IHM
BC02 |
- PC industrial com LCD color de 15 polegadas
- Compatível com Smartupload versão 3.1 para atualização de
software através de pendrive
- Páginas de programação com ampla visualização de
parâmetros
- Recurso KFP (Keep Field Position), que memoriza a
última posição do cursor em cada página de operação
- Capacidade de arquivamento de 108 receitas
- Auto-diagnose em tempo real, que informa ao
operador qualquer situação que impede a realização de
uma função
- Supervisão de movimentos integrado. Avisa ao
operador que uma determinada operação não foi
completada dentro de um tempo pré-determinado
- Tela de diagnose de sinais para suporte à equipe
de manutenção

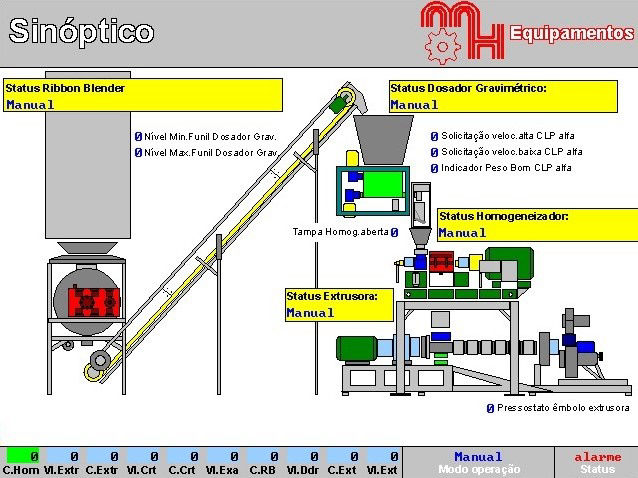

- Sinóptico das funções realizadas em automático,
informando a fase do ciclo automático que está sendo
realizada
- Rápida navegação entre as páginas de programação
- Fácil operação
- Alimentação 110-220 Automática
- Interface CANbus para comunicação com módulos de
I/O
|
|
|
 |
IHM BC-03 |
- PC industrial com LCD color de 7 polegadas
- Touch Screen + teclado de membrana
- Compatível com Smartupload versão 5.0 para atualização de
software através de pendrive
- Páginas de programação com ampla visualização de
parâmetros
- Recurso KFP (Keep Field Position), que memoriza a
última posição do cursor em cada página de operação
- Capacidade de arquivamento de 108 receitas
- Auto-diagnose em tempo real, que informa ao
operador qualquer situação que impede a realização de
uma função
- Supervisão de movimentos integrado. Avisa ao
operador que uma determinada operação não foi
completada dentro de um tempo pré-determinado
- Tela de diagnose de sinais para suporte à equipe
de manutenção
- Sinóptico das funções realizadas em automático,
informando a fase do ciclo automático que está sendo
realizada
- Rápida navegação entre as páginas de programação
- Fácil operação
- Alimentação 12 Volts
- Interface CANbus para comunicação com módulos de
I/O
|
|
|
 |
Bastidor
módulos CAN |
- Aceita módulos BC8S, BC8E, BC4SA, BC4EA e BC4TP
- Suporta até 4 módulos
- Barramento para rede CANbus
- Livre configuração de módulos
- Permite conexão em rede com outros bastidores ou
módulos individuais
- Confeccionado em alumínio
- Dimensões: 214 x 160 x 160 mm (L x A x P)
|
|
|
 |
Módulo BC4EA
para trilho DIN |
- 4 Entradas analógicas para sinais entre 0 e 10V.
- Resolução: 10mV.
- Expansível até: 128 entradas analógicas.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: 20 a 30Vcc.
- Temperatura de operação: 0 a 55ºC.
- Dimensões: 130 x 126 mm.
- Suporte para trilho DIN.
|
|
|
 |
Módulo BC4EA
para bastidor |
- 4 Entradas analógicas para sinais entre 0 e 10V.
- Resolução: 10mV.
- Expansível até: 128 entradas analógicas.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: 20 a 30Vcc.
- Temperatura de operação: 0 a 55ºC.
|
|
|
 |
Módulo BC4SA
para trilho DIN |
- 4 Saídas analógicas de -10V a 10V.
- Resolução: 5mV
- Expansível até: 128 saídas analógicas.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: Simétrica -15, +15V e +5V.
- Temperatura de operação: 0 a 55ºC.
- Dimensões: 130 x 126 mm.
- Suporte para trilho DIN.
|
|
|
 |
Módulo BC4SA
para bastidor |
- 4 Saídas analógicas de -10V a 10V.
- Resolução: 5mV
- Expansível até: 128 saídas analógicas.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: Simétrica -15, +15V e +5V.
- Temperatura de operação: 0 a 55ºC.
|
|
|
 |
Módulo BC4TP
para trilho DIN |
- 4 Entradas para termopar (Tipos J e K).
- Faixa de leitura: 0 a 400ºC.
- Resolução: 1ºC.
- Expansível até: 128 termopares.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: -15V, +15V, +5V.
- Temperatura de operação: 0 a 55ºC.
- Dimensões: 130 x 126 mm.
- Suporte para trilho DIN.
|
|
|
 |
Módulo BC4TP
para bastidor |
- 4 Entradas para termopar (Tipos J e K).
- Faixa de leitura: 0 a 400ºC.
- Resolução: 1ºC.
- Expansível até: 128 termopares.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: -15V, +15V, +5V.
- Temperatura de operação: 0 a 55ºC.
|
|
|
 |
Módulo BC8E
para trilho DIN |
- 8 Entradas digitais de 24Vcc tipo "P"
- 1 Entrada rápida de alta frequência
- Permite leitura de 1 encoder AB Bidirecional
- Expansível até: 256 entradas.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: 20 a 30Vcc.
- Consumo de corrente do bus: 40mA.
- Temperatura de operação: 0 a 55ºC.
- Dimensões: 130 x 126 mm.
- Suporte para trilho DIN.
|
|
|
 |
Módulo BC8E
para bastidor |
- 8 Entradas digitais de 24Vcc tipo "P"
- 1 Entrada rápida de alta frequência
- Permite leitura de 1 encoder AB Bidirecional
- Expansível até: 256 entradas.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: 20 a 30Vcc.
- Consumo de corrente do bus: 40mA.
- Temperatura de operação: 0 a 55ºC.
|
|
|
 |
Módulo BC8S
para trilho DIN |
- 8 Saídas digitais de 24Vcc/2A tipo "P".
- Expansível até: 256 saídas.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: 20 a 30Vcc.
- Consumo de corrente do bus: 50mA.
- Temperatura de operação: 0 a 55ºC.
- Dimensões: 130 x 126 mm.
- Suporte para trilho DIN.
|
|
|
 |
Módulo
BC8S para bastidor |
- 8 Saídas digitais de 24Vcc/2A tipo "P".
- Expansível até: 256 saídas.
- Protocolo de comunicação: CAN (Controller Area Network).
- Alimentação: 20 a 30Vcc.
- Consumo de corrente do bus: 50mA.
- Temperatura de operação: 0 a 55ºC.
|
|
|
